产品展示

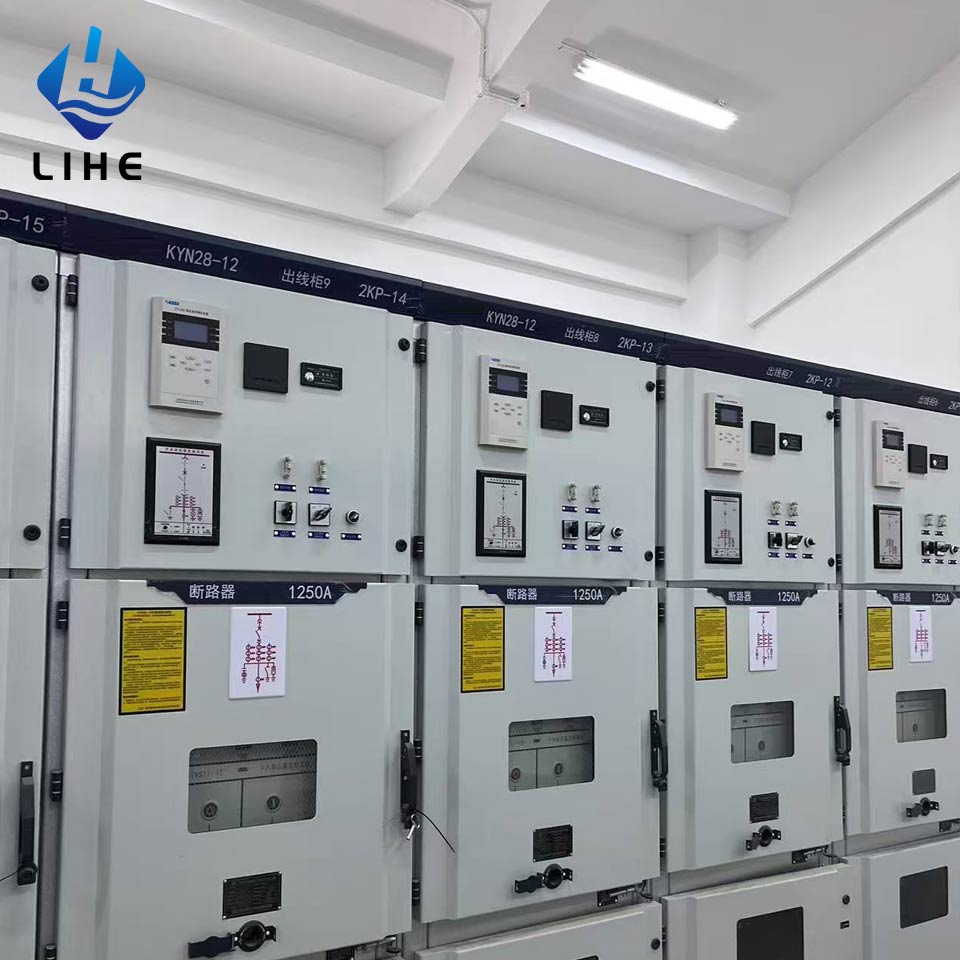

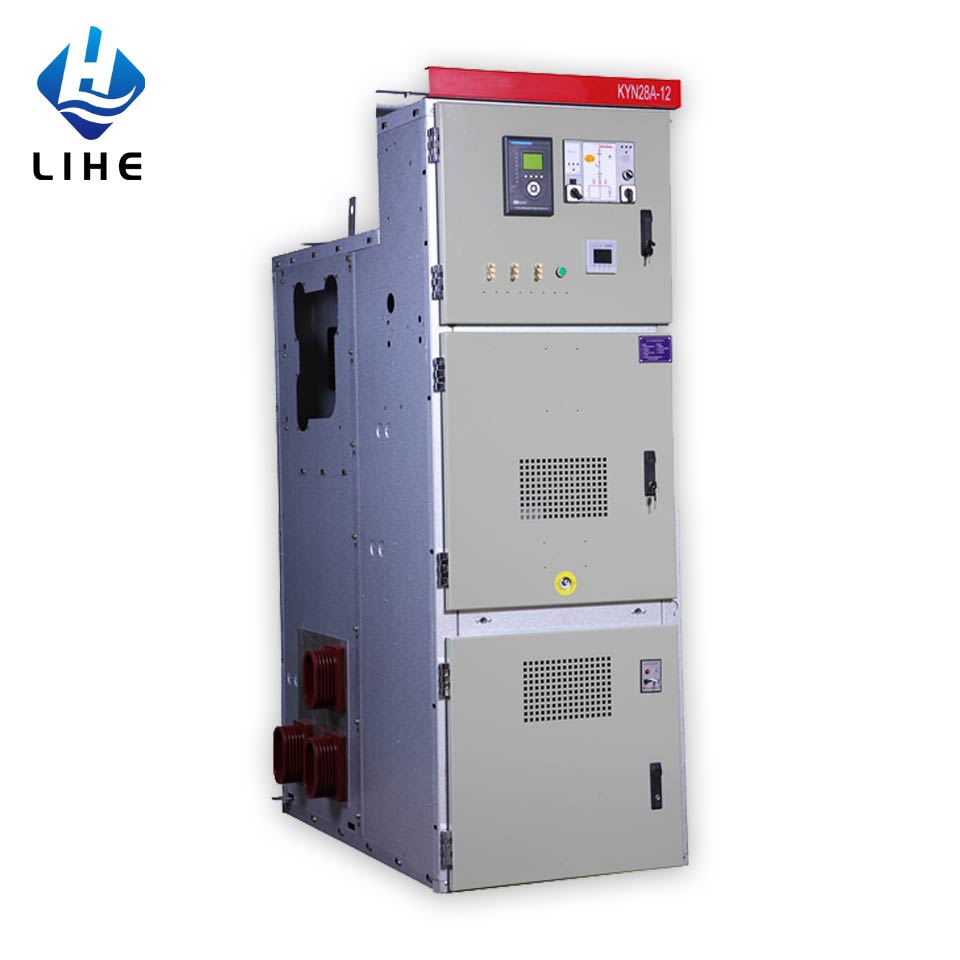

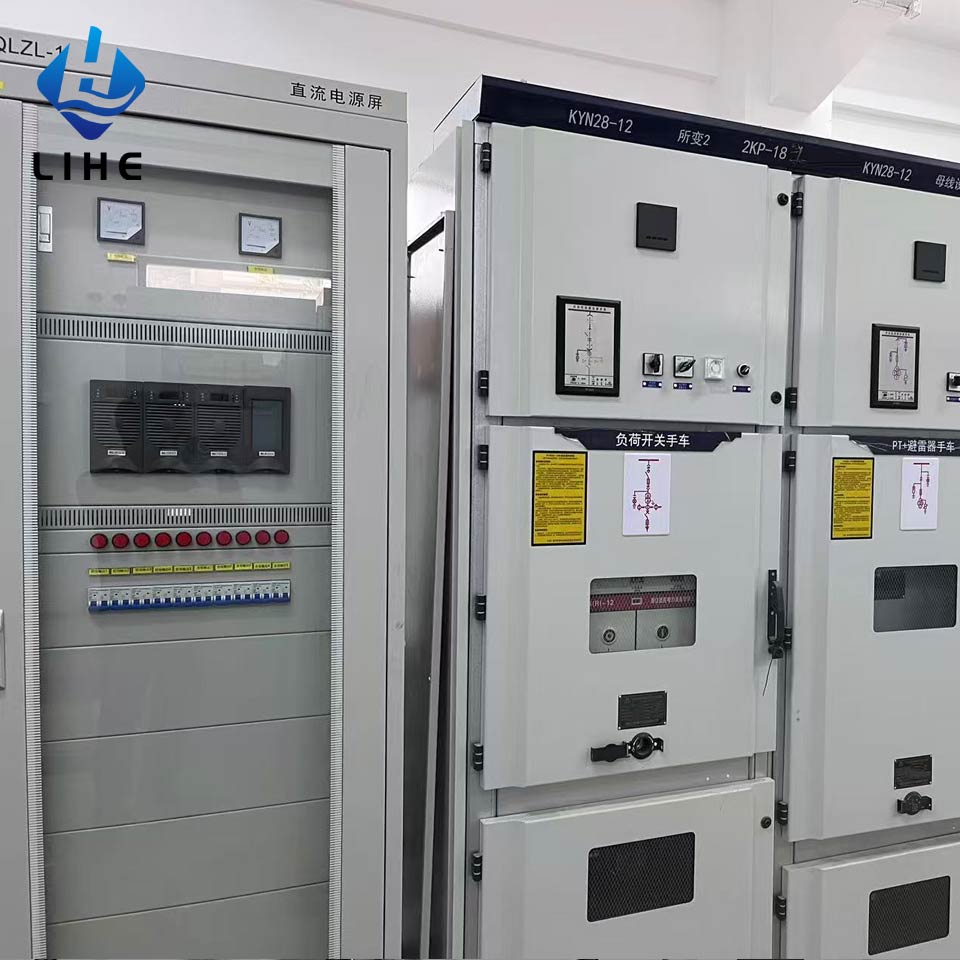

KYN28-12kV 是一款户内交流金属铠装抽出式开关柜，专为额定电压 12kV、频率为 50/60Hz的三相电力系统而设计。在以下应用中，它是接收、分配和管理电力的关键组件：
- 电厂
- 变电站
- 工矿设施
- 高层建筑
核心功能:
- 功率控制：实现高效的开关和负载管理。
- 保护： 保护电路免受过载、短路和故障的影响。
- 监控：支持实时电气参数检测（例如电流、电压）。
产品规格
| 参数 | 单位 | 技术参数 | |
| 额定电压 | KV | 12 | |
| 额定绝缘水平 | 工频耐压 （1min）：相对地 / 隔离极 | KV | 42/48 |
| 雷电冲击耐受电压：相对地/隔离极 | KV | 75/85 | |
| 额定频率 | HZ | 50 | |
| 额定电流 | A | 630~3150 | |
| 主母线额定电流 | A | 1250,1600,2000,2500,3150,4000 | |
| 分支母线额定电流 | A | 630,1250,1600,2000,2500,3150,4000 | |
| 额定短时耐受电流 （4s） | KA | 16,20,25,31.5,40,50 | |
| 额定峰值耐受电流 ※ | KA | 40,50,63,80,100,125 | |
| 防护等级 （IP） | Enclosure Protection: IP4X (closed); IP2X (with circuit breaker door open) | ||
| 尺寸（宽 × 深 × 高） | mm | 800（1000）X1300(1500)X2000※※ | |
| 重量 | Kg | 800～1200 | |
使用环境条件
- 环境空气温度:
- 上限：+40°C: +40℃
- 下限：-10°C
- 相对湿度:
- 日平均值: ≤ 95%
- 月平均值: ≤ 90%
- 海拔高度:
- 不得超过海拔 1000 米 （m.a.s.l.）。
- 地震条件:
- 地震烈度不得超过 8 级（根据 GB/T 17742 中国地震烈度等级）。
- 场地条件:
- 安装区域 必须没有:
- 火灾或爆炸危险
- 严重污染
- 化学腐蚀
- 过度振动
- 安装区域 必须没有:
*当使用条件超出上述范围时，用户和制造商应协商确定允许的范围和技术措施。
