美式预装配电变电站 (PMDS)

产品展示

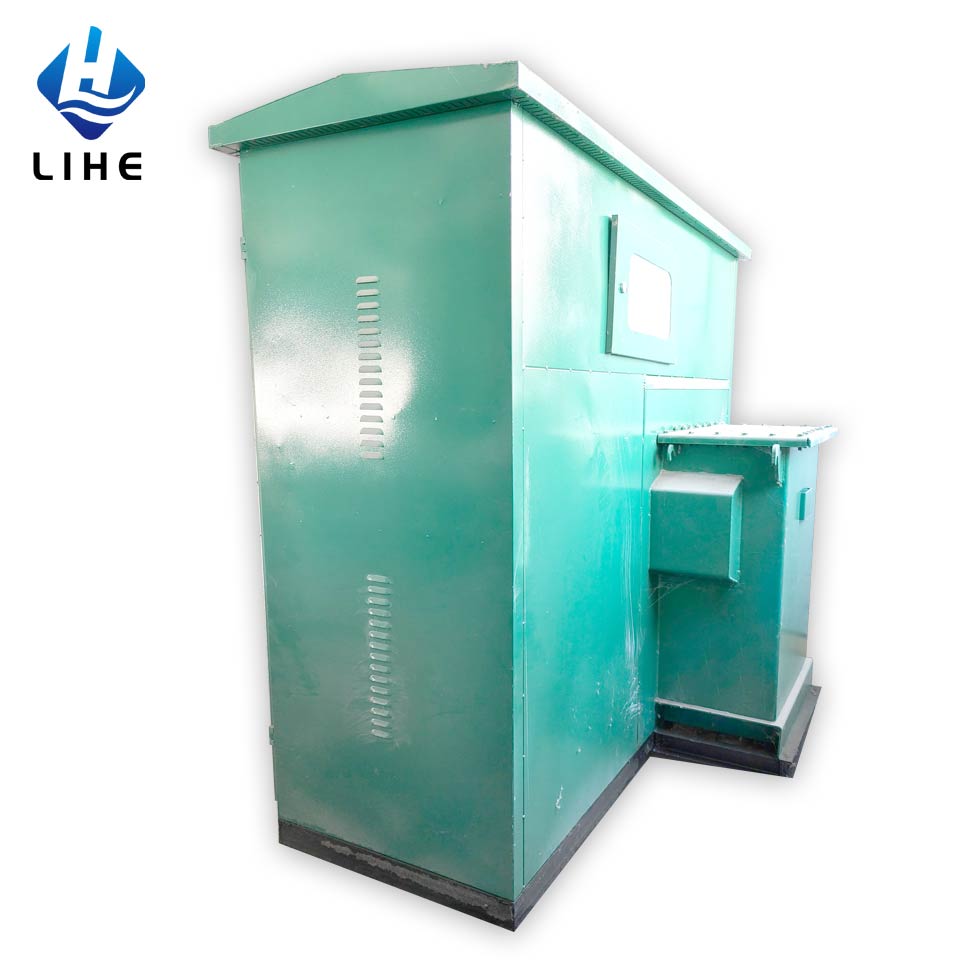

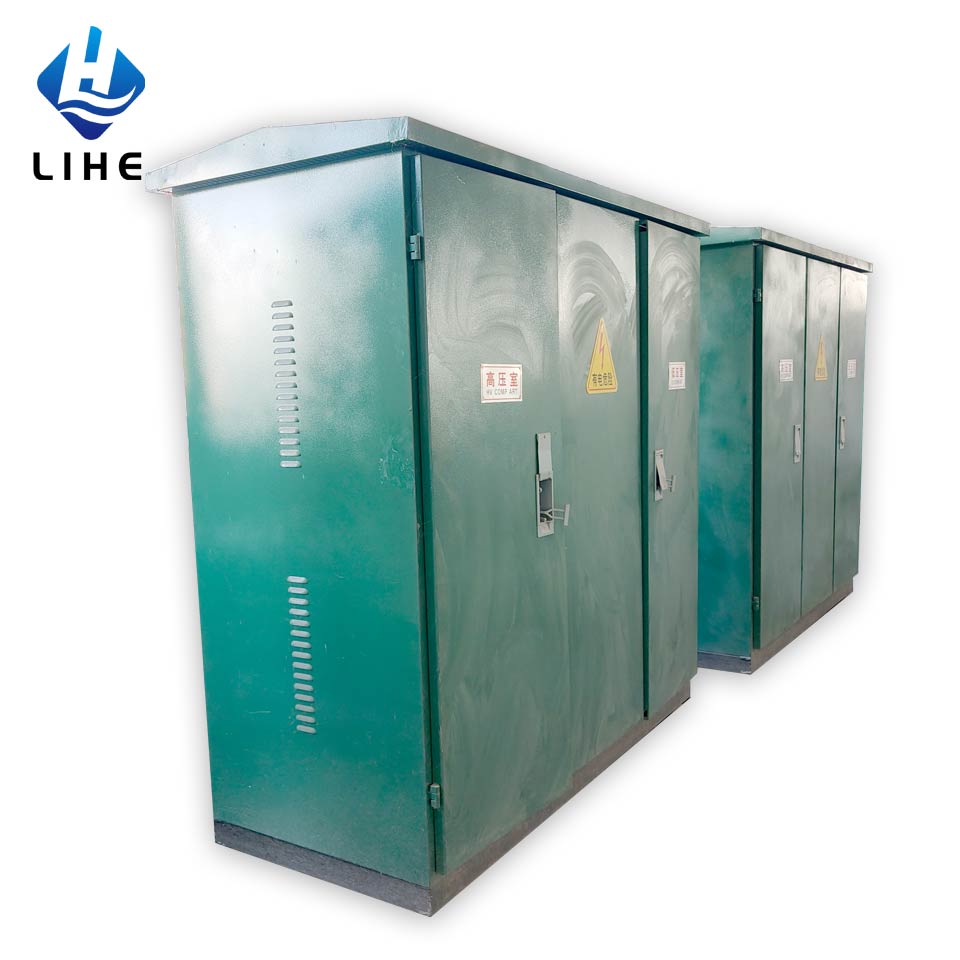

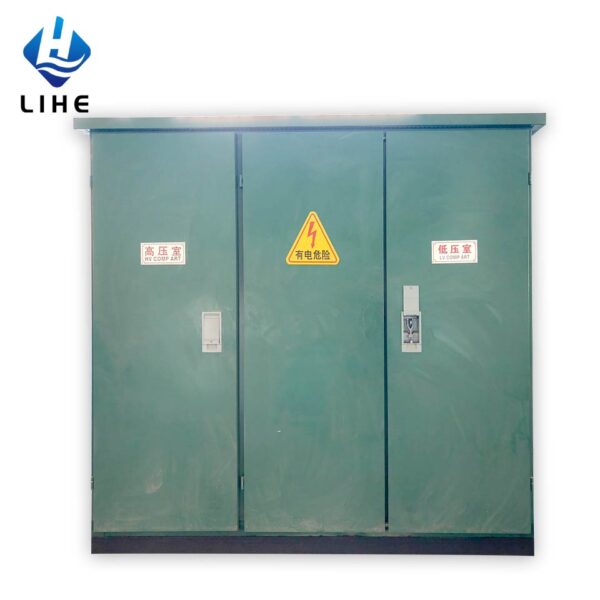

美式集成配电变压器

美式变压器是为满足城乡电网建设和现代化不断变化的需求而开发的系列产品。它将变压器铁芯、开关柜、熔断器、分接开关和低压配电组件集成到一个紧凑的系统中，为以下方面提供可配置的解决方案：

• 能耗计量
• 无功功率补偿
• 多回路低压配电

组合变压器

适用范围:

• 额定参数:
  • 频率: 50Hz
  • 电压: 6–10kV
  • 容量: 63–1600kVA
• 安装灵活:
  • 适用于户外和室内部署。
• 典型应用领域:
  • 工业园区
  • 城市综合住宅区
  • 商业中心
  • 高层建筑
  • 临时施工现场

技术说明:

1. 符合设计规范:
   • 将 ANSI/IEEE 标准（例如，用于液浸式变压器的 IEEE C57.12.00）与中国电网要求相结合。
2. 结构优势:
   • 预组装的模块化设计降低了现场安装的复杂性。
3. 环境适应性:
   • 外壳防护等级高达 IP54（室外型号），确保防尘和防水。

产品规格

产品特点

1. 紧凑的设计:
   • 节省空间，安装简单。
2. 高效率和强大的性能:
   • 低损耗和最小噪声产生。
   • 减少连续运行时的温升。
   • 过载能力：支持超铭牌负载，对突发短路事件具有很强的抵抗力。
3. 安全性和可靠性:
   • 全封闭和绝缘结构确保在恶劣环境中安全运行。
4. 灵活的配置:
   • 兼容径向（终端）系统和环网系统，实现无缝拓扑切换，提高供电可靠性。
5. 成本与维护优势:
   • 直观的作和低维护的设计。
   • 生产周期短，项目实施成本低。

使用环境条件

1. 海拔限制:
   • 不得超过海拔 2000 米 （m.a.s.l.）。
2. 环境温度:
   • 工作范围：-25°C 至 +40°C。
   • 在任何 24 小时内，平均温度不得超过 +35°C。
3. 相对湿度:
   • +25°C 时≤ 90%（无冷凝）。
   • 必须防止在温度变化下出现冷凝。
4. 安装对齐:
   • 相对于垂直平面的倾角不得超过 5°。
   • 机柜对齐必须符合 GBJ232-2（中国电气安装公差国家标准）。
5. 场地条件:
   • 振动/冲击： 安装区域必须没有剧烈振动或机械冲击。
   • 耐腐蚀性： 环境不得将电气元件暴露在腐蚀性物质中。
